Explosieluik
Wat een explosieluik doet bij stofexplosies in silo’s en filters, hoe het verschilt van een breekplaat en wanneer wij je verder kunnen helpen.
Explosieluik: waar het voor dient
Een explosieluik is een ontlastpaneel dat op apparatuur met brandbaar stof wordt gemonteerd en bij een stofexplosie opent, zodat de explosiedruk naar buiten kan in plaats van het apparaat te verscheuren. Je vindt ze op silo’s, stoffilters, cyclonen, elevatoren en vergelijkbare installaties waar fijn stof in de lucht kan zweven. Graan, meel, suiker, hout, kunststofpoeder en veel andere stoffen die in bulk worden verwerkt, kunnen als stofwolk ontbranden. Gebeurt dat in een afgesloten ruimte, dan loopt de druk in een fractie van een seconde op tot een niveau waar de meeste silo- en filterwanden niet op berekend zijn. Het explosieluik geeft die druk een uitweg.
Wij krijgen bij Dutch Valve Vision regelmatig vragen over het explosieluik, meestal van mensen die op zoek zijn naar drukbeveiliging en merken dat de termen door elkaar worden gebruikt. Dat is begrijpelijk. Een explosieluik en een breekplaat lijken op elkaar: beide openen eenmalig bij een bepaalde druk, beide hebben geen bewegende delen en beide moeten na activering worden vervangen. Maar ze zijn voor verschillende situaties ontworpen, en een verkeerde keuze kan betekenen dat de beveiliging op het beslissende moment niet doet wat hij moet doen.
Laten we daarom meteen helder zijn over onze eigen rol. Dutch Valve Vision is gespecialiseerd in speciale afsluiters en drukbeveiliging, en is de exclusieve agent van STRIKO voor Nederland, België en Luxemburg. Ons programma voor drukbeveiliging bestaat uit breekplaten, breekpluggen, breekplaathouders en breekdetectie. Explosieluiken voor silo’s en stoffilters voeren wij niet als standaardproduct. Op deze pagina leggen we uit wat een explosieluik doet, waarin het verschilt van een breekplaat en wanneer het zinvol is om met ons contact op te nemen.
Hoe een explosieluik werkt bij een stofexplosie
Om te begrijpen hoe een explosieluik werkt, helpt het om het verloop van een stofexplosie voor ogen te nemen. In een filter of silo hangt een wolk van fijn stof. Een ontstekingsbron, bijvoorbeeld een vonk, een heet oppervlak of een elektrostatische ontlading, brengt de wolk tot ontbranding. De vlam verspreidt zich razendsnel door de stofwolk, de gassen worden verhit en zetten uit, en de druk in het apparaat stijgt. Zonder ontlasting kan die druk oplopen tot een veelvoud van wat een silo- of filterwand kan dragen.
Een explosieluik is zo ontworpen dat het al bij een lage druk opent, ruim voordat de explosie zijn maximale druk bereikt. Het paneel scheurt of klapt open en er ontstaat een grote opening waardoor verbrande gassen, onverbrand stof en de vlam naar buiten worden afgevoerd. De druk in het apparaat blijft daardoor beperkt tot een niveau dat de constructie kan weerstaan. Het apparaat raakt misschien beschadigd, maar het bezwijkt niet en de explosie plant zich niet ongecontroleerd voort door de installatie.
Dat betekent ook dat een explosieluik een vlam en een drukgolf naar buiten stuurt. Waar die uitkomen, is een ontwerpvraag op zich. Een explosieluik aan de buitenzijde van een silo, gericht op een afgeschermd gebied waar niemand komt, is een heel andere situatie dan een filter dat binnen in een productiehal staat. Voor apparatuur binnen worden vaak oplossingen gebruikt die de vlam doven voordat het gas naar buiten treedt, of wordt het explosieluik via een kanaal naar buiten geleid. Welke oplossing past, hangt af van de opstelling en van de eisen die voor die locatie gelden.
Na de explosie
Een explosieluik dat heeft gewerkt, heeft zijn taak volbracht en moet worden vervangen. Maar vervanging is niet de eerste stap. Eerst moet duidelijk zijn wat de ontsteking veroorzaakte en of de rest van de installatie schade heeft opgelopen. Een filter dat een explosie heeft doorstaan, kan vervormd zijn, en de ontstekingsbron kan er nog steeds zitten. Pas als de oorzaak begrepen is, heeft het zin om een nieuw explosieluik te plaatsen en de installatie weer op te starten. Voor een breekplaat geldt overigens hetzelfde principe: een geopende plaat vervang je pas nadat je weet waarom hij opende, en je inspecteert daarbij ook de houder en de afdichtvlakken. In beide gevallen is het verstandig om reserve-onderdelen beschikbaar te hebben, zodat een activering niet leidt tot een langere stilstand dan nodig.
Explosieluik of breekplaat: het verschil
Het wezenlijke verschil tussen een explosieluik en een breekplaat zit in het soort apparaat dat ze beschermen en het soort gebeurtenis waarvoor ze zijn ontworpen. Een explosieluik beschermt relatief lichte constructies, zoals silo’s en filters, tegen de snelle drukstijging van een stofexplosie. Het opent bij een lage druk en heeft een groot oppervlak, omdat het binnen zeer korte tijd een grote hoeveelheid gas moet afvoeren.
Een breekplaat beschermt gesloten drukapparatuur, zoals reactoren, drukvaten, opslagtanks en leidingen, tegen overdruk die ontstaat in het proces zelf. Denk aan een exotherme reactie die uit de hand loopt, een blokkade of thermische expansie. Een breekplaat is een gekalibreerde schijf die tussen flenzen of in een houder zit en bij een exacte breekdruk binnen milliseconden opent. Die breekdruk is afgestemd op de veilige werkdruk van het systeem, en tot het moment van barsten is de plaat 100% lekdicht. Dat laatste is bij drukapparatuur belangrijk, want tijdens normaal bedrijf staat daar een procesmedium onder druk dat niet mag ontsnappen.
Ook de manier van inbouwen verschilt. Een breekplaat wordt gemonteerd in een leidingaansluiting, direct tussen flenzen of in een breekplaathouder, met een afblaasleiding naar een veilige plek. Een explosieluik wordt meestal in de wand of het dak van het apparaat gebouwd, als een paneel met een groot vrij oppervlak. Het ene is dus een component in een drukvoerend leidingsysteem, het andere een onderdeel van de behuizing van een stofverwerkende installatie.
Wat ze gemeen hebben, is het principe van eenmalig openen. Zowel een explosieluik als een breekplaat is een niet-herstellende beveiliging die na activering moet worden vervangen. En bij beide geldt dat de gekozen uitvoering moet passen bij het scenario, het apparaat en de omgeving. Wie een explosieluik bestelt voor een drukvat, of een standaard breekplaat voor een stoffilter, loopt het risico dat de beveiliging niet doet wat ervan wordt verwacht.
Waar je een explosieluik tegenkomt en waar een breekplaat
In de praktijk is het onderscheid meestal duidelijk als je naar het apparaat kijkt. Een explosieluik vind je op installaties die stof verwerken, transporteren of opslaan: silo’s voor graan, meel of poeders, stoffilters en cyclonen in afzuigsystemen, elevatoren, mengers en drogers in de voedingsmiddelen-, hout- en kunststofindustrie. Het gaat om apparatuur die niet als drukvat is ontworpen en die tijdens normaal bedrijf nauwelijks overdruk kent.
Een breekplaat vind je op apparatuur die wel onder druk staat. In de chemische en petrochemische industrie beschermen breekplaten reactoren, kolommen, opslagvaten en procesleidingen. In energiecentrales gaat het om stoomketels en dampcircuits. Bij cryogene opslag, zoals LNG, vangen breekplaten drukpieken bij temperatuurwisselingen op. In farma en voeding worden aseptische breekplaten gebruikt, in de kunststofverwerking extruder breekplaten en breekpluggen, en voor transporttanks zijn er breekplaten voor tankcontainers.
De grijze zone
Er zijn situaties waarin het minder zwart-wit is. Een gesloten procesvat waarin een poeder wordt verwerkt onder een lichte overdruk, een droger die met een procesgas werkt, of een installatie waarin zowel een stofexplosie als een procesmatige drukopbouw denkbaar is. In zulke gevallen moet eerst duidelijk zijn welk scenario maatgevend is en hoe sterk het apparaat is. Dat is een vraag voor een risicoanalyse, zoals een HAZOP, en niet een keuze die je op basis van een productnaam maakt. Wij denken in zo’n situatie graag mee, vanuit onze kennis van breekplaten en drukbeveiliging, en geven eerlijk aan waar ons vakgebied ophoudt. Een voorbeeld: een engineer die in de ontwerpfase een P&ID tekent voor een nieuwe productielijn, zet op een poedertank het symbool voor een explosieluik en op het reactorvat ernaast een breekplaat. Pas bij de uitwerking blijkt dat de poedertank tijdens het vullen onder een lichte procesdruk staat. Dan moet opnieuw bekeken worden welke beveiliging maatgevend is, en of er misschien twee maatregelen nodig zijn voor twee verschillende scenario’s.
Een explosieluik is een ontlastpaneel op apparatuur zoals silo's en stoffilters dat bij een stofexplosie opent en de explosiedruk naar buiten afvoert. Een breekplaat beschermt daarentegen gesloten drukapparatuur zoals reactoren, vaten en leidingen tegen overdruk bij een exacte breekdruk. Dutch Valve Vision levert STRIKO breekplaten en drukbeveiliging, geen explosieluiken als standaardproduct.
Wat bij het ontwerp van een explosieluik komt kijken
Het ontwerp van een explosieluik is specialistenwerk dat buiten ons eigen programma valt, maar het helpt om te weten welke vragen er gesteld worden. Allereerst gaat het om de eigenschappen van het stof: hoe heftig reageert het en welke druk kan een explosie ervan bereiken? Die gegevens worden meestal in een laboratorium vastgesteld. Daarnaast spelen het volume en de vorm van het apparaat een rol, en de druk die de constructie kan weerstaan. Uit die combinatie volgt hoeveel ontlastoppervlak er nodig is en bij welke druk het explosieluik moet openen.
Vervolgens komt de omgeving aan bod. Waar gaan de vlam en de drukgolf naartoe? Is er een veilige zone rondom het explosieluik? Staat het apparaat binnen of buiten? Hoe voorkom je dat een explosie via leidingen en kanalen overslaat naar andere delen van de installatie? Explosieveiligheid is daarmee altijd een samenhangend geheel van maatregelen, waarin het explosieluik één schakel is.
Bij onze metalen breekplaten noemen wij naast de Pressure Equipment Directive, ISO 4126 en CE-certificering ook EN 14491 voor explosieveiligheid. Voor de dimensionering en plaatsing van een explosieluik op een silo of filter verwijzen wij naar een specialist in stofexplosiebeveiliging, omdat dat een eigen vakgebied is met eigen berekeningen en praktijkervaring.
Wat Dutch Valve Vision wel levert

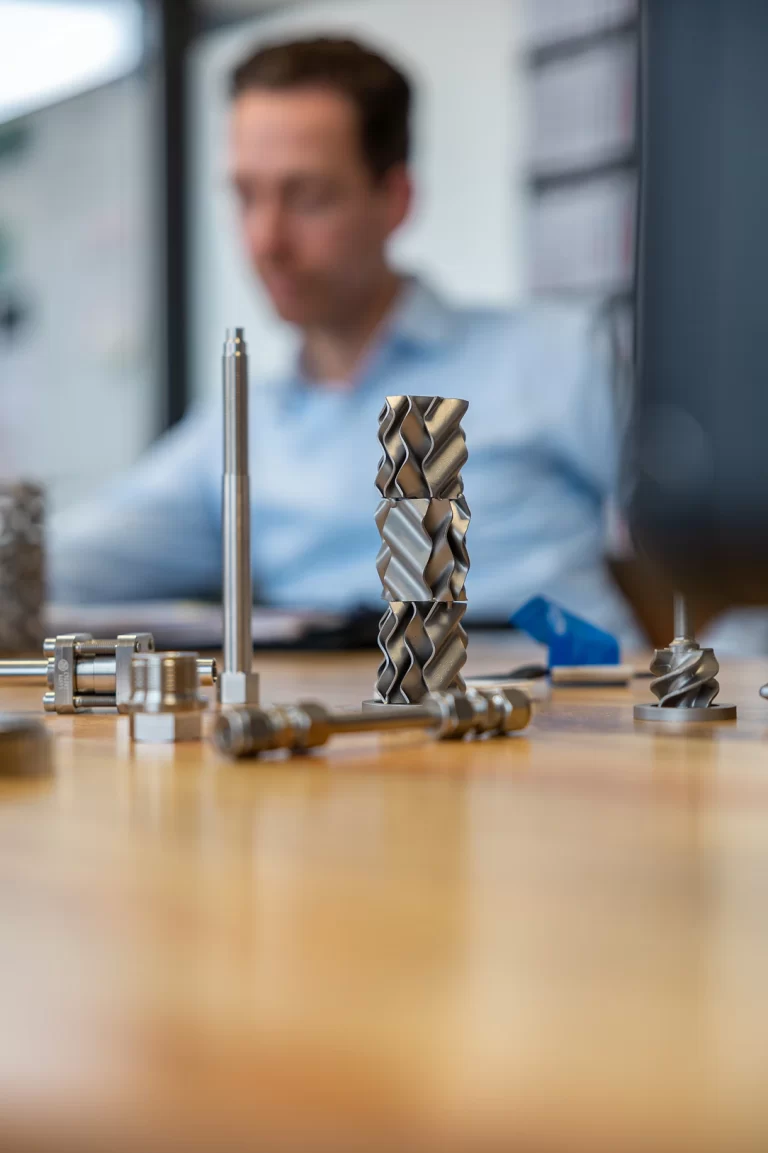

Waar wij wel sterk in zijn, is drukbeveiliging voor procesapparatuur die onder druk staat. Als exclusieve agent van STRIKO voor de Benelux leveren wij vlakke, voorwaarts en achterwaarts werkende metalen breekplaten, aseptische en extruder breekplaten, breekplaten voor tankcontainers en breekpluggen. Onze standaard metalen breekplaat is gemaakt van 316 RVS, met Hastelloy en titanium als opties, in vlakke en meerlaagse, bolvormige en vacuüm- of dubbele uitvoering. Grafiet breekplaten leveren wij van DN25 tot DN400 voor agressieve media.
Wanneer een breekplaat wel de juiste keuze is
Een breekplaat is de juiste keuze wanneer een gesloten systeem met gas, damp of vloeistof tegen overdruk uit het proces beveiligd moet worden. Denk aan een reactor waarin een exotherme reactie op hol kan slaan, een leiding die kan verstoppen of een ingesloten vloeistof die bij opwarming uitzet. Omdat een breekplaat tot het moment van barsten volledig lekdicht is, past hij goed bij toxische, kostbare of milieubelastende media. Hij opent binnen milliseconden en heeft geen voeding of besturing nodig. Kan er in het systeem ook onderdruk ontstaan, bijvoorbeeld na stoomreiniging, dan zijn vacuümgeschikte en dubbele breekplaten beschikbaar, en vacuum support holders voorkomen dat de plaat omklapt. Voor posities met weinig ruimte, zoals extruders, zijn breekpluggen met een schroefdraadaansluiting een alternatief. In al die situaties ligt de oplossing binnen ons eigen programma, en kunnen wij van selectie tot documentatie het hele traject begeleiden.

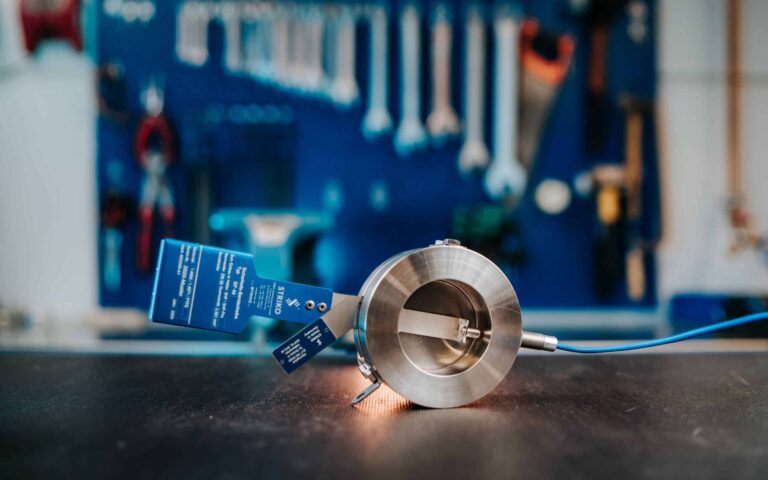

Daarbij leveren wij breekplaathouders in onder meer koolstofstaal, RVS 316/316L, duplex, super duplex, Inconel en Hastelloy, ontworpen conform ASME Section VIII, EN ISO 4126, PED 2014/68/EU en waar van toepassing ATEX. Een breekdetectie sensor meldt via een elektrische lus of magnetische detectie aan PLC, SCADA of DCS dat een plaat open is, en is geschikt tot in ATEX-zones mits daarvoor gecertificeerd. STRIKO is sinds 1974 actief in breekplaten en werkt volgens de filosofie van testen, evalueren en herkalibreren. Dutch Valve Vision werkt volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem, gecertificeerd door KIWA.
Wanneer je contact opneemt over explosieluik of breekplaat
Neem contact met ons op als je een drukvat, reactor, tank of leiding wilt beveiligen tegen overdruk of vacuüm, en je twijfelt of een breekplaat de juiste oplossing is. Ook als je in een bestek of risicoanalyse het woord explosieluik tegenkomt bij apparatuur die eigenlijk onder procesdruk staat, is het de moeite waard om even te overleggen. Gaat het duidelijk om een silo of stoffilter die tegen stofexplosies beveiligd moet worden, dan zeggen we je eerlijk dat een specialist in stofexplosiebeveiliging de betere partij is.
Beschrijf ons het apparaat, het medium, de bedrijfsdruk met pieken, de temperatuur en het scenario waartegen je wilt beveiligen. Mail naar sales@dutchvalvevision.com of bel +31 (0)70-2210560, op werkdagen van 09:00 tot 17:00. Voor alles rond breekplaten lees je meer op onze pagina over de breekplaat.
Wat wij nodig hebben voor een passende keuze
- Medium en samenstelling
- Bedrijfsdruk en drukpieken
- Gewenste breekdruk
- Temperatuur, normaal en in het scenario
- Aansluiting en inbouwruimte
Veelgestelde vragen over explosieluik
Wat een explosieluik doet bij stofexplosies in silo’s en filters, hoe het verschilt van een breekplaat en wanneer wij je verder kunnen helpen.
Wat is een explosieluik precies?
Een explosieluik is een ontlastpaneel dat in de wand of het dak van stofverwerkende apparatuur wordt gebouwd. Bij een stofexplosie opent het paneel al bij een lage druk. Daardoor kunnen verbrande gassen, stof en de vlam naar buiten ontsnappen. De druk in het apparaat blijft zo beperkt tot een niveau dat de constructie kan dragen. Je vindt explosieluiken onder meer op silo’s, stoffilters, cyclonen en elevatoren. Na een activering moet het paneel worden vervangen. Het ontwerp hangt af van de eigenschappen van het stof, het volume en de sterkte van het apparaat. Het is een specialistisch product binnen stofexplosiebeveiliging.
Wat is het verschil tussen een explosieluik en een breekplaat?
Het verschil zit vooral in het apparaat dat beschermd wordt en het scenario. Een explosieluik beschermt relatief lichte constructies zoals silo’s en filters tegen een stofexplosie. Een breekplaat beschermt gesloten drukapparatuur zoals reactoren, vaten en leidingen tegen overdruk uit het proces. Een explosieluik opent bij een lage druk en heeft een groot oppervlak. Een breekplaat opent bij een exacte breekdruk die is afgestemd op de werkdruk van het systeem. Tot dat moment is een breekplaat 100% lekdicht, wat bij drukapparatuur belangrijk is. Een breekplaat wordt tussen flenzen of in een houder gemonteerd, een explosieluik in de wand van het apparaat. Beide openen eenmalig en worden na activering vervangen.
Levert Dutch Valve Vision explosieluiken?
Explosieluiken voor silo’s en stoffilters voeren wij niet als standaardproduct. Ons programma voor drukbeveiliging bestaat uit breekplaten, breekpluggen, breekplaathouders en breekdetectie. Als exclusieve agent van STRIKO voor de Benelux leveren wij het complete STRIKO-breekplatenprogramma. Twijfel je of jouw toepassing om een breekplaat of een explosieluik vraagt, neem dan gerust contact op. Wij kijken dan naar het apparaat, het medium en het scenario. Past een breekplaat, dan werken we een voorstel uit. Gaat het om stofexplosiebeveiliging van een silo of filter, dan zeggen we dat eerlijk. In dat geval is een specialist in stofexplosiebeveiliging de betere partij.
Kan ik een breekplaat gebruiken in plaats van een explosieluik?
Meestal niet zonder meer, omdat beide voor verschillende situaties zijn ontworpen. Een explosieluik moet bij een lage druk openen en in zeer korte tijd een grote hoeveelheid gas afvoeren. Daarvoor is een groot ontlastoppervlak nodig. Een breekplaat is gekalibreerd voor drukapparatuur met een procesdruk en wordt in een leidingaansluiting gemonteerd. Wie een breekplaat inzet op een silo of filter, loopt het risico dat de ontlasting te laat komt of te weinig capaciteit heeft. Omgekeerd is een explosieluik niet bedoeld voor een drukvat dat tijdens bedrijf onder procesdruk staat. De keuze hoort te volgen uit een risicoanalyse van het apparaat en het scenario. Wij denken graag mee als het om een grensgeval gaat.
Waar worden explosieluiken toegepast?
Explosieluiken worden toegepast op apparatuur waarin brandbaar stof in de lucht kan zweven. Denk aan silo’s voor graan, meel, suiker of kunststofpoeder. Ook stoffilters en cyclonen in afzuigsystemen worden vaak met een explosieluik uitgerust. Verder zie je ze op elevatoren, drogers en andere installaties in de voedingsmiddelen-, hout- en kunststofindustrie. Het gaat steeds om apparatuur die niet als drukvat is ontworpen. Tijdens normaal bedrijf staat daar nauwelijks overdruk op. Het explosieluik is bedoeld voor het uitzonderlijke moment van een stofexplosie. Voor drukapparatuur in chemie, energie en farma gebruiken we breekplaten.
Waar moet een explosieluik naartoe afblazen?
Een explosieluik stuurt bij opening een vlam en een drukgolf naar buiten. Daarom moet het uitblazen naar een veilige zone, waar geen mensen komen en geen andere apparatuur wordt geraakt. Bij apparatuur aan de buitenzijde van een gebouw is dat vaak goed te regelen. Staat een filter binnen in een hal, dan is de situatie ingewikkelder. Daar worden oplossingen gebruikt die de vlam doven, of wordt de ontlasting via een kanaal naar buiten geleid. Welke oplossing past, hangt af van de opstelling en de eisen voor die locatie. Dat is ontwerpwerk voor een specialist in stofexplosiebeveiliging. Bij breekplaten nemen wij de afblaasrichting wel mee in onze selectie.
Welke norm hoort bij explosieveiligheid en breekplaten?
Bij onze metalen breekplaten noemen wij verschillende Europese en internationale kaders. Daartoe behoren de Pressure Equipment Directive, ISO 4126 en CE-certificering. Daarnaast noemen wij EN 14491 voor explosieveiligheid. Voor onze breekplaathouders gelden ASME Section VIII, EN ISO 4126 en PED 2014/68/EU als ontwerpbasis. In explosiegevaarlijke zones komt daar ATEX bij, onder meer voor breekdetectie. Welke normen precies gelden, hangt af van het apparaat en de installatie. Voor de dimensionering van een explosieluik op een silo of filter is een specialist de aangewezen partij. Voor de documentatie rond breekplaten helpen wij je graag.
Welke gegevens stuur ik mee als ik twijfel tussen explosieluik en breekplaat?
Begin met een beschrijving van het apparaat, zoals een reactor, tank, leiding, silo of filter. Vertel welk medium erin zit en of het om gas, damp, vloeistof of stof gaat. Geef de bedrijfsdruk inclusief pieken door en, als die bekend is, de maximale toelaatbare druk van het apparaat. Vermeld de temperatuur bij normaal bedrijf en tijdens het scenario. Beschrijf het scenario waartegen je wilt beveiligen, bijvoorbeeld een reactie, een blokkade of een stofexplosie. Als er al een risicoanalyse is, helpen de relevante conclusies daaruit ook. Met die gegevens kunnen we snel aangeven of een breekplaat past. Mail alles naar sales@dutchvalvevision.com.
Twijfel je tussen explosieluik en breekplaat?
Beschrijf ons het apparaat, het medium en het scenario waartegen je wilt beveiligen. Wij geven eerlijk aan of een breekplaat past of dat je beter bij een specialist in stofexplosiebeveiliging terechtkunt.
