Drukbeveiliging
Hoe je drukbeveiliging opbouwt rond een metalen breekplaat, houder en detectie, tegen overdruk én vacuüm.
Drukbeveiliging is een systeem, geen los onderdeel
Drukbeveiliging wordt in veel projecten behandeld als één regel op de materiaallijst, terwijl het in werkelijkheid een samenhangend geheel is van scenario, component, montage, signalering en documentatie. Een drukvat of leiding is ontworpen voor een bepaalde maximale druk. Zolang het proces binnen die grens blijft, is er niets aan de hand. De vraag is wat er gebeurt als dat niet meer zo is. Een reactie die op hol slaat, een leiding die verstopt raakt, een afsluiter die per ongeluk dicht gaat of een vloeistof die in een ingesloten leidingdeel opwarmt: allemaal situaties waarin de druk sneller stijgt dan regeltechniek kan bijhouden. Goede drukbeveiliging grijpt dan in zonder dat iemand hoeft te handelen.
Bij Dutch Valve Vision bouwen wij drukbeveiliging op rond de breekplaat. Dat is een bewuste keuze. Een breekplaat heeft geen bewegende delen, geen voeding en geen besturing nodig. Hij reageert alleen op de druk die er werkelijk staat en opent dan binnen milliseconden. Tot dat moment is hij 100% lekdicht. Die combinatie van eenvoud, snelheid en dichtheid maakt de breekplaat voor ons de logische kern van een drukbeveiligingsconcept, zeker voor toxische, kostbare of milieubelastende media.
Maar een breekplaat alleen is nog geen drukbeveiliging. De plaat moet correct ingeklemd zitten, het vrijkomende medium moet veilig kunnen wegstromen, iemand moet weten dat de plaat open is en de hele keten moet aantoonbaar voldoen aan de geldende normen. Op deze pagina lopen wij die schakels één voor één langs.
Overdruk en vacuüm: de twee kanten van drukbeveiliging
Wie aan drukbeveiliging denkt, denkt meestal aan te hoge druk. Dat is terecht, want overdruk is het scenario met de grootste gevolgen. In de chemische en petrochemische industrie beschermen breekplaten reactoren, opslagvaten en procesleidingen tegen overdruk door exotherme reacties of blokkerende processen. In energiecentrales gaat het om stoomketels en dampcircuits bij snelle belastingveranderingen. Bij cryogene opslag, bijvoorbeeld van LNG, vangen breekplaten drukpieken bij temperatuurwisselingen op.
De andere kant krijgt minder aandacht, maar is net zo reëel. Een vat dat na stoomreiniging afkoelt, condenseert de damp en trekt vacuüm. Een tank die snel wordt leeggepompt terwijl de beluchting tekortschiet, doet hetzelfde. Een dunwandig vat dat voor overdruk is ontworpen, kan bij onderdruk naar binnen klappen. Drukbeveiliging moet dus beide richtingen afdekken wanneer het proces daar aanleiding toe geeft.
Daarvoor zijn vacuümgeschikte en dubbele metalen breekplaten beschikbaar. Voor processen met wisselende druk en vacuümcondities leveren wij vacuum support holders, die voorkomen dat de plaat omklapt of beschadigt. Dat is vooral in batchprocessen en reinigingscycli belangrijk. Bij grafiet breekplaten is vacuümsupport als optie beschikbaar. Een installatie die in de ochtend op overdruk draait en in de middag na een CIP-cyclus onder vacuüm staat, vraagt dus een andere uitvoering dan een continu proces op constante druk.
Het is daarom verstandig om bij elk drukbeveiligingsvraagstuk expliciet beide scenario’s te benoemen. Kan er in deze positie overdruk ontstaan, en zo ja, door welk mechanisme? Kan er vacuüm ontstaan, en wanneer? Pas als die twee vragen beantwoord zijn, kun je een verantwoorde keuze maken.
Van scenario naar breekdruk
Een scenario benoemen is stap één, het vertalen naar een instelwaarde is stap twee. De breekdruk moet boven de normale bedrijfsdruk liggen, anders opent de plaat bij een gewone drukschommeling. Tegelijk moet hij onder de maximale toelaatbare druk van het beschermde apparaat blijven, anders komt de ontlasting te laat. Tussen die twee grenzen zit de ruimte waarin je de drukbeveiliging instelt. Hoe krap die ruimte is, verschilt sterk per installatie. Een opslagtank die ver onder zijn ontwerpdruk draait, geeft veel speelruimte. Een reactor die dicht tegen zijn grens bedreven wordt, laat weinig marge over. Daar komt temperatuur bij. Hoe warmer de plaat, hoe lager de effectieve breukdruk kan uitvallen, in een mate die van materiaal en ontwerp afhangt. Daarom rekenen wij met de temperatuur tijdens het kritische scenario en niet alleen met de nominale bedrijfstemperatuur. Een brand onder een vat of een uit de hand lopende reactie verandert de omstandigheden precies op het moment dat de drukbeveiliging moet werken. Wie dat in de selectie meeneemt, voorkomt verrassingen.
De metalen breekplaat als kern van onze drukbeveiliging
De metalen breekplaat is binnen onze drukbeveiliging het component dat we het vaakst inzetten. Het is een druksysteem-veiligheidscomponent die bij een vooraf bepaalde druk snel en veilig opengaat om overdruk of onderdruk te ontlasten. Bij overschrijding van de ingestelde breekdruk scheurt de plaat binnen milliseconden en ontstaat een afvoeropening.
Standaard leveren wij de metalen breekplaat in 316 roestvrij staal, met Hastelloy en titanium als opties afhankelijk van het proces. De keuze voor het materiaal stemmen we af op de chemische compatibiliteit met het medium, de werktemperatuur en de mechanische belasting. Er zijn drie hoofdvarianten. De vlakke en meerlaagse uitvoering is ideaal voor algemene toepassingen, waarbij de meerlaagse constructie extra sterkte geeft bij hogere drukken. De bolvormige uitvoering met een X- of C-ingesneden dome is geschikt voor grote drukverschillen en een gecontroleerde breekactie. En vacuüm- en dubbele breekplaten dekken systemen af die zowel overdruk als onderdruk kennen.
Elke metalen breekplaat wordt ontworpen met een exacte breekdrukwaarde, afgestemd op de veilige werkdruk van het systeem. De tolerantie rond die breekdruk hangt af van materiaaleigenschappen en productieproces. Belangrijke parameters zijn de nominale diameter, de maximale werktemperatuur, de veiligheidsfactoren en de proces- en tegendruk. Als exclusieve agent van STRIKO voor de Benelux hebben wij daarnaast toegang tot voorwaarts en achterwaarts werkende metalen breekplaten, aseptische, extruder en tankcontainer uitvoeringen en breekpluggen. Zo kunnen we de drukbeveiliging per positie precies laten aansluiten op het proces.

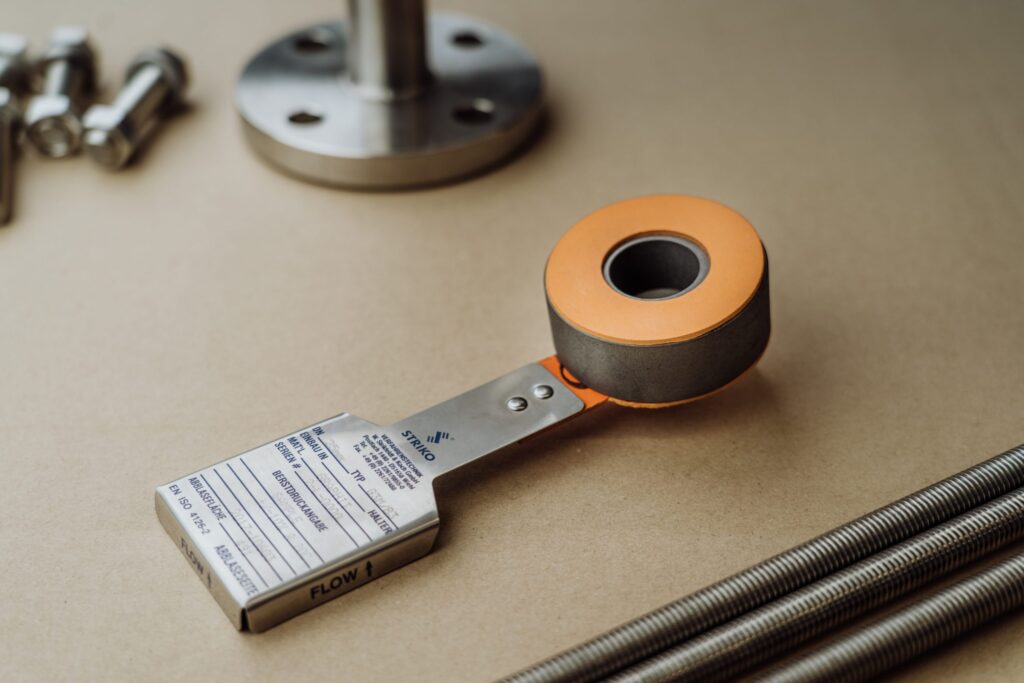

Waarom juist metaal als kern? Omdat het in het overgrote deel van de toepassingen de beste balans geeft tussen nauwkeurigheid, sterkte en levensduur. Pas als het medium zo agressief is dat metaal te snel wordt aangetast, schuiven we op naar grafiet, dat zonder coating corrosiebestendig is.
Werkdrukratio en drukcycli
Een punt dat in de praktijk vaak onderschat wordt, is de verhouding tussen de maximale bedrijfsdruk en de breukdruk, de werkdrukratio. Die verhouding beïnvloedt de levensduur en betrouwbaarheid van de plaat. Draait een proces structureel dicht tegen de breekdruk aan, dan wordt het materiaal bij elke schommeling zwaarder belast. Dat leidt op termijn tot vermoeiing en in het slechtste geval tot een plaat die opent zonder dat er een echt overdrukscenario is. Voor dat soort processen is een achterwaarts werkende breekplaat vaak de betere keuze, omdat het materiaal tijdens bedrijf op druk wordt belast in plaats van op trek. Houders voor het reverse buckling type zijn juist gemaakt voor veel drukcycli en hoge temperaturen, en verkleinen de kans op vermoeiing. Een continu proces op constante druk heeft die extra weerstand minder nodig, en daar is een voorwaarts werkende of vlakke plaat vaak prima. Het drukverloop over een dag of een batch bepaalt dus mede welke drukbeveiliging het langst meegaat.
Houder en breekdetectie maken de drukbeveiliging compleet
Een breekplaat presteert zo goed als de manier waarop hij is ingeklemd. In systemen met rechte leidingsecties kan een metalen breekplaat direct tussen de flenzen. Bij pulserende druk, cyclische belasting of waar procesintegriteit belangrijk is, kiezen wij voor een breekplaathouder. De houder zorgt voor correcte positionering, afdichting onder bedrijfsdruk, een gecontroleerde belasting van de plaat en veilige ontlasting bij overschrijding van de ingestelde druk. Is de houder niet goed ontworpen, dan liggen voortijdig falen, lekkage of een afwijkende breukdruk op de loer. Daarom zien wij de houder als integraal onderdeel van de drukbeveiliging en niet als accessoire.
Wij leveren forward acting holders, reverse buckling holders en vacuum support holders, in koolstofstaal, RVS 316/316L, duplex en super duplex en Inconel of Hastelloy. Afdichtvlakken krijgen een gecontroleerde ruwheid, afhankelijk van het medium kiezen we metalen of zachte afdichtingen, en waar gewenst integreren we leak detection ports. Duidelijke flow- en installatiemarkeringen en een consistente boutbelasting beperken montagefouten.
Weten dat de breekplaat open is
De laatste schakel is signalering. Zodra een breekplaat opent, ontstaat een nieuw risico: medium dat ontsnapt. Zonder detectie wordt een gebroken plaat soms pas bij een routinecontrole opgemerkt, en dat willen we juist voorkomen. Een breekdetectie sensor bewaakt de plaat via een elektrische lus die bij breuk wordt onderbroken, of via magnetische detectie waarbij een magneet op de plaat een veld creëert dat verandert zodra de plaat opent. Het signaal gaat naar PLC, SCADA of DCS, zodat het proces automatisch kan worden stilgelegd en personeel gewaarschuwd. Fail-safe systemen melden ook een defect in de sensor zelf, zodat een vals-negatief wordt voorkomen. Breekdetectie is toepasbaar tot in ATEX-zones, mits de sensor daarvoor gecertificeerd is. Bij veiligheidskritische toepassingen raden wij aan om detectie direct mee te specificeren.
Drukbeveiliging beschermt drukvaten en leidingen tegen overdruk en onderdruk door de druk bij een vooraf bepaalde grens gecontroleerd te ontlasten. Bij Dutch Valve Vision is de metalen breekplaat de kern, aangevuld met een passende houder en breekdetectie. Onze breekplaten vallen onder kaders als PED en ISO 4126, en houders leveren wij met volledige documentatie.
Normen en documentatie voor drukbeveiliging
Drukbeveiliging is drukapparatuur, en daar horen normen bij. Metalen breekplaten vallen onder erkende Europese en internationale richtlijnen, waaronder de Pressure Equipment Directive (PED), ISO 4126 voor drukbeveiligingsspecificaties, EN 14491 voor explosieveiligheid en CE-certificering. Onze breekplaathouders zijn ontworpen conform ASME Section VIII, EN ISO 4126, PED 2014/68/EU en, waar van toepassing, ATEX.
De PED is de Europese richtlijn voor drukapparatuur en bepaalt onder welke voorwaarden drukapparatuur op de markt mag komen. ISO 4126 is de normreeks voor veiligheidsinrichtingen tegen overdruk, waarin breekplaten een eigen plaats hebben. Voor een engineer betekent dit dat de gekozen drukbeveiliging moet passen binnen het ontwerp en de beoordeling van het drukvat of de leiding die hij beschermt.
Papier telt daarbij net zo zwaar als staal. Bij houders leveren wij materiaalcertificaten volgens EN 10204 3.1, drukberekeningen, inspectierapporten en traceability per component, en optioneel PED-dossiers. Voor projecten die een HAZOP of andere safety study doorlopen, denken we mee, en op aanvraag laten we FEM-analyses uitvoeren. Dutch Valve Vision werkt zelf volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem, gecertificeerd door KIWA. Denk aan een auditor die jaren na oplevering vraagt welke breekdruk op welk vat staat en welk materiaal daarbij hoort: met een goed dossier is dat een vraag van minuten.
Drukbeveiliging over de hele levensduur van een installatie
Drukbeveiliging is niet klaar zodra de plaat gemonteerd is. Een installatie verandert. Er komt een nieuw product bij, een temperatuur wordt verhoogd, een leiding wordt omgelegd. Elke wijziging kan het scenario veranderen waarvoor de oorspronkelijke drukbeveiliging is gekozen. Een van de fouten die wij het vaakst zien, is dat na een proceswijziging de bestaande beveiliging niet opnieuw wordt beoordeeld. Een andere is selecteren op alleen de ontwerpdruk, zonder naar temperatuur en drukpieken te kijken.
Montage verdient evenveel aandacht. Controleer diameter en breekdruk, zorg voor schone en uitgelijnde flenzen, centreer de pakkingen, let op de richtingspijl en draai de bouten gelijkmatig aan volgens de aanbevolen koppelwaarden. Een beschadigde breekplaat mag nooit worden ingebouwd, want zelfs kleine defecten beïnvloeden de breekdruk. Onderhoud beperkt zich verder tot visuele inspectie en vervanging van de plaat na activering, terwijl een goede houder langdurig herbruikbaar is. Houd voor kritische posities reserve-breekplaten aan, zodat een activering niet uitmondt in dagen stilstand.
Neem een engineer die in de ontwerpfase een P&ID tekent voor een nieuwe procesunit. Hij plaatst op elk vat een symbool voor drukbeveiliging, maar de invulling daarvan bepaalt hoe veilig en onderhoudsvriendelijk de installatie de komende jaren draait. Welke plaat, welke houder, welke detectie, welke afblaasrichting? Door die vragen vroeg te stellen, voorkom je dat drukbeveiliging achteraf een compromis wordt.
Drukbeveiliging aanvragen bij Dutch Valve Vision
Dutch Valve Vision is gespecialiseerd in speciale afsluiters voor speciale toepassingen en is de exclusieve agent van STRIKO voor Nederland, België en Luxemburg. STRIKO is sinds 1974 actief in breekplaten en werkt volgens de filosofie van testen, evalueren en herkalibreren. Die combinatie geeft je lokaal technisch advies vanuit Monster en een fabrikant met een lange staat van dienst.
Wil je drukbeveiliging voor een nieuwe of bestaande installatie laten uitwerken? Stuur ons het medium en de samenstelling, de bedrijfsdruk inclusief pieken, de maximale toelaatbare druk, de gewenste breukdruk, de temperatuur bij normaal bedrijf en in het scenario, de aansluiting en de inbouwruimte. Geef ook aan of er vacuüm kan optreden en of detectie gewenst is. Mail naar sales@dutchvalvevision.com of bel +31 (0)70-2210560, op werkdagen van 09:00 tot 17:00. Wij vertalen je gegevens naar een concreet voorstel met metalen breekplaat, houder en detectie. Meer over de uitvoeringen zelf lees je op onze productpagina over de metalen breekplaat.
Wat wij nodig hebben voor een passende keuze
- Medium en samenstelling
- Bedrijfsdruk en drukpieken
- Gewenste breekdruk
- Temperatuur, normaal en in het scenario
- Aansluiting en inbouwruimte
Veelgestelde vragen over drukbeveiliging
Hoe je drukbeveiliging opbouwt rond een metalen breekplaat, houder en detectie, tegen overdruk én vacuüm.
Wat valt er allemaal onder drukbeveiliging?
Onder drukbeveiliging vallen alle voorzieningen die een drukvat of leiding beschermen tegen een te hoge of te lage druk. Bij Dutch Valve Vision is de breekplaat daarbij het centrale component. Een breekplaat opent bij een vooraf ingestelde druk en ontlast het systeem binnen milliseconden. Daaromheen horen de houder, die de plaat correct positioneert en afdicht, en de breekdetectie, die meldt dat de plaat open is. Ook de afblaasleiding en de afblaasrichting maken deel uit van het geheel. Daarnaast hoort documentatie erbij, zoals materiaalcertificaten, drukberekeningen en traceability. Pas als al die schakels kloppen, is de drukbeveiliging compleet. Wij kijken daarom altijd naar het hele pakket en niet alleen naar de plaat.
Beschermt drukbeveiliging ook tegen vacuüm?
Ja, als de uitvoering daarop is afgestemd. Denk aan een vat dat na een stoomreiniging afkoelt, of een tank die sneller wordt leeggepompt dan er lucht kan instromen. Een breekplaat die alleen voor overdruk is ontworpen, kan dan beschadigen. Daarvoor leveren wij vacuümgeschikte en dubbele metalen breekplaten. Een vacuum support holder houdt de plaat op zijn plek als de druk wisselt, zodat hij niet omklapt of beschadigt. Bij grafiet breekplaten is vacuümsupport als optie mogelijk. Vooral in batchprocessen en reinigingscycli is dit relevant. Noem in je aanvraag dus expliciet of het proces onderdruk kan veroorzaken.
Waarom kiest Dutch Valve Vision de metalen breekplaat als basis?
De metalen breekplaat combineert eenvoud, snelheid en lekdichtheid. Hij heeft geen bewegende delen en geen externe energie nodig. Zodra de ingestelde breekdruk wordt bereikt, scheurt de plaat binnen milliseconden open. Tot dat moment vormt hij een volledig dichte barrière, wat bij gevaarlijke of kostbare media zwaar weegt. Standaard leveren wij hem in 316 RVS, met Hastelloy en titanium als opties. De plaat is leverbaar vlak en meerlaags, bolvormig met X- of C-insnijding en als vacuüm- of dubbele uitvoering. Daarmee dekken we het grootste deel van de toepassingen af. Alleen bij zeer agressieve media wijken we vaker uit naar grafiet, dat zonder coating corrosiebestendig is.
Welke normen gelden voor drukbeveiliging met breekplaten?
Metalen breekplaten vallen onder erkende Europese en internationale kaders. Daartoe behoren de Pressure Equipment Directive (PED), ISO 4126 en CE-certificering. Bij onze metalen breekplaten noemen wij daarnaast EN 14491 voor explosieveiligheid. Onze breekplaathouders zijn ontworpen conform ASME Section VIII, EN ISO 4126 en PED 2014/68/EU. Waar van toepassing speelt ook ATEX een rol, bijvoorbeeld voor breekdetectie in explosiegevaarlijke zones. Bij houders leveren wij materiaalcertificaten volgens EN 10204 3.1, drukberekeningen en inspectierapporten. Welke eisen precies gelden, hangt af van de installatie en de beoordeling ervan. Wij helpen je de juiste documentatie bij elkaar te krijgen.
Is breekdetectie nodig bij drukbeveiliging?
Detectie is niet altijd verplicht, maar bij veiligheidskritische toepassingen raden wij het sterk aan. Zonder detectie kan een geopende breekplaat onopgemerkt blijven tot een routinecontrole. In die tijd kan er medium ontsnappen, met risico voor mens en milieu. Een breekdetectie sensor meldt de opening direct via een elektrische lus of magnetische detectie. Het signaal kan naar PLC, SCADA of DCS, zodat het proces automatisch wordt stilgelegd. Fail-safe systemen melden ook een defect in de sensor zelf. Bovendien vervang je de plaat dan bij daadwerkelijke breuk en niet op basis van een vast interval. Detectie kan in de breekplaat of houder worden geïntegreerd.
Hoe vaak moet drukbeveiliging worden gecontroleerd?
Een breekplaat heeft zelf geen onderhoud nodig, maar de installatie eromheen wel aandacht. Wij adviseren periodieke visuele inspecties en controle van de installatiecondities. Na activering moet de breekplaat altijd worden vervangen. De houder is ontworpen voor langdurig hergebruik en wordt bij vervanging geïnspecteerd. Belangrijker nog is herbeoordeling bij elke proceswijziging. Een ander medium, een hogere temperatuur of een aangepaste leiding kan het scenario veranderen. De juiste intervallen hangen af van de procescondities en de geldende veiligheidsnormen. Documenteer inspecties en vervangingen, zodat de historie per positie compleet blijft.
Welke gegevens heeft Dutch Valve Vision nodig voor een voorstel?
Voor een passend voorstel voor drukbeveiliging vragen wij een aantal procesgegevens op. Begin met het medium en de samenstelling. Daarna de bedrijfsdruk inclusief drukpieken, de maximale toelaatbare druk en de gewenste breukdruk. De temperatuur willen we weten bij normaal bedrijf en tijdens het scenario, omdat die de breukdruk beïnvloedt. Verder zijn de nominale diameter, de aansluiting, de tegendruk en de inbouwruimte van belang. Geef ook aan of er vacuüm kan optreden en of je detectie wenst. Bij vervanging volstaan vaak de bestaande taggegevens als startpunt. Mail je gegevens naar sales@dutchvalvevision.com en wij nemen zo snel mogelijk contact op.
Kan Dutch Valve Vision helpen bij een HAZOP of safety study?
Ja, ondersteuning bij HAZOP- en safety studies hoort bij onze engineering support. In zo’n studie worden scenario’s benoemd waartegen de installatie beveiligd moet worden. Wij helpen vervolgens de juiste combinatie van breekplaat en houder te selecteren. Op aanvraag laten we FEM-analyses uitvoeren, bijvoorbeeld om een houder te optimaliseren voor cyclische belasting. Daarnaast leveren we drukberekeningen, materiaalcertificaten en inspectierapporten voor het dossier. We werken samen met EPC’s, eindgebruikers en OEM’s. Onze inzet is een oplossing die technisch klopt en economisch verantwoord is. Neem contact op zodra de scenario’s bekend zijn, dan denken we vroeg mee.
