Wat een breekplaat doet en waarom hij in je installatie hoort

Een breekplaat is de eenvoudigste vorm van overdrukbeveiliging die je in een procesinstallatie kunt inbouwen, en juist daarom een van de betrouwbaarste. Het is een dunne, gekalibreerde schijf die tussen twee flenzen of in een houder zit en precies één taak heeft: openen zodra de druk een vooraf bepaalde grens overschrijdt. Daarna is het werk gedaan. De druk ontsnapt via de ontstane opening, het drukvat of de leiding blijft heel en het personeel loopt geen gevaar door apparatuur die bezwijkt. Wij zien de breekplaat bij Dutch Valve Vision daarom als de laatste verdedigingslinie van een installatie. Alles wat daarvoor zit, zoals regeltechniek, alarmen en operators, kan falen. Een breekplaat heeft geen voeding nodig, geen sensor en geen besturing om zijn werk te doen. Hij reageert alleen op de druk die er werkelijk staat.

Waar komt die overdruk vandaan? In de praktijk zelden uit het niets. Denk aan een exotherme reactie die in een reactor sneller loopt dan gepland, een leiding die langzaam dichtslibt, een afsluiter die per ongeluk wordt dichtgezet of een vloeistof die in een afgesloten leidingdeel opwarmt en uitzet. Ook onderdruk is een reëel scenario. Een vat dat na stoomreiniging afkoelt, kan zoveel vacuüm trekken dat de wand naar binnen klapt. Een breekplaat beschermt tegen overdruk en, in de juiste uitvoering, ook tegen vacuüm.

Het grote verschil met een veiligheidsklep is dat een breekplaat niet opnieuw sluit. Na activering is hij verbruikt en moet je hem vervangen, en het proces ligt dan meestal even stil. Daar staat tegenover dat een breekplaat tot het moment van barsten 100% lekdicht is. Voor toxische, kostbare of milieubelastende media is dat vaak de doorslaggevende reden om voor een breekplaat te kiezen. Een veiligheidsklep kan door slijtage van de zitting kleine lekkages vertonen, een intacte breekplaat niet.

Zo werkt een breekplaat, van drukopbouw tot opening

Om te begrijpen hoe een breekplaat werkt, helpt het om een concreet moment voor ogen te nemen. Een batchreactor draait op normale bedrijfsdruk. De breekplaat zit bovenop het vat in een houder, met een afblaasleiding richting een veilige opvang. Zolang de druk onder de ingestelde waarde blijft, gebeurt er niets zichtbaars. Het materiaal wordt belast, maar blijft intact en dicht. Loopt de reactie uit de hand, dan stijgt de druk en neemt de spanning in de plaat toe. Op het moment dat de breekdruk wordt bereikt, bezwijkt de breekplaat binnen milliseconden. Er ontstaat een opening waardoor het medium wegstroomt en de druk in het vat direct daalt. Er hoeft geen veer ingedrukt te worden en geen klepschotel te lichten, en dat maakt de reactie sneller dan bij veel veiligheidsventielen.

De breekdruk is geen toevalswaarde. Elke breekplaat wordt ontworpen met een exacte breekdruk die aansluit bij de veilige werkdruk van het systeem, met een tolerantie die afhangt van materiaaleigenschappen en productieproces. Temperatuur speelt daarbij mee. Bij hogere temperaturen kan de effectieve breukdruk dalen, afhankelijk van materiaal en ontwerp. Daarom rekenen wij altijd met de temperatuur tijdens het kritische scenario en niet alleen met de nominale bedrijfstemperatuur.

Voorwaarts werkend: druk op de holle zijde

Bij een voorwaarts werkende breekplaat, in het Engels forward acting, werkt de procesdruk op de holle kant van de gewelfde plaat. Het materiaal wordt op trek belast en scheurt open zodra die trekbelasting te groot wordt, eventueel geleid door ingesneden breeklijnen. Dit is het klassieke type. STRIKO zet voorwaarts werkende metalen breekplaten in voor hogedrukomgevingen, en houders voor dit type staan bekend om een hoge nauwkeurigheid in breukdruk bij gas- en vloeistoftoepassingen.

Achterwaarts werkend: druk op de bolle zijde

Een achterwaarts werkende breekplaat, ook wel reverse acting of reverse buckling genoemd, wordt andersom belast. De druk werkt op de bolle zijde. Bij de ingestelde druk klapt de koepel om en daarna opent de plaat langs voorgevormde breeklijnen. Omdat het materiaal tijdens normaal bedrijf op druk wordt belast in plaats van op trek, is dit type beter bestand tegen drukwisselingen. Reverse buckling houders bieden een hogere weerstand tegen drukcycli, betere prestaties bij hoge temperaturen en een lagere kans op vermoeiing. Bij een proces dat vaak op- en afschakelt, haal je daar de winst.

Welke breekplaat levert Dutch Valve Vision via STRIKO?

Dutch Valve Vision is de exclusieve agent van STRIKO Verfahrenstechnik voor Nederland, België en Luxemburg. STRIKO is sinds 1974 actief in breekplaten en werkt volgens een vaste filosofie: testen, evalueren en herkalibreren. Voor jou betekent dat één aanspreekpunt in Monster voor een compleet programma, met lokaal technisch advies en de Duitse fabrikant op de achtergrond.

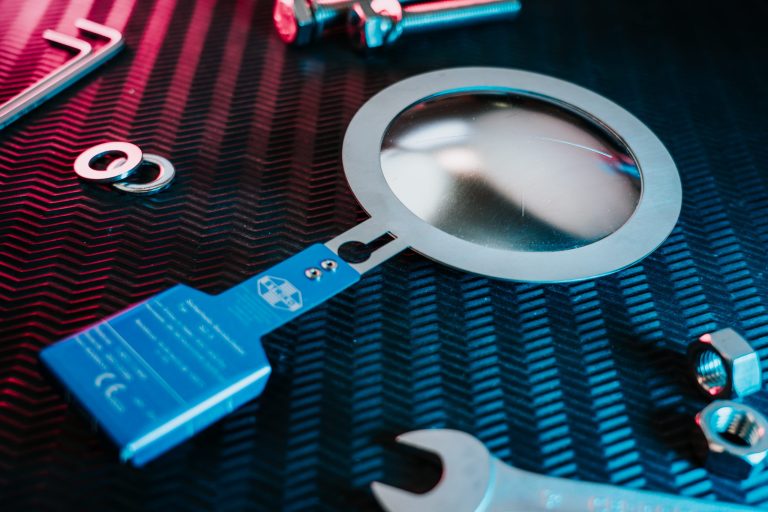

Metalen breekplaten

De metalen breekplaat is het werkpaard van het programma. Wij leveren hem standaard in 316 roestvrij staal, met Hastelloy en titanium als opties wanneer het medium of de temperatuur daarom vraagt. Er zijn vlakke en meerlaagse uitvoeringen voor algemene toepassingen, waarbij de meerlaagse opbouw extra sterkte geeft bij hogere drukken. Daarnaast zijn er bolvormige breekplaten met een X- of C-ingesneden dome, die zorgen voor een gecontroleerde breekactie en een voorspelbaar breekpatroon. Voor systemen die zowel overdruk als onderdruk kennen, zijn vacuümgeschikte en dubbele breekplaten beschikbaar. Binnen het STRIKO-programma vind je vlakke metalen breekplaten voor standaardtoepassingen, voorwaarts werkende metalen breekplaten voor hoge druk en achterwaarts werkende metalen breekplaten, die STRIKO positioneert op duurzaamheid en efficiëntie.

Grafiet breekplaat voor agressieve media

Soms is metaal gewoon niet de juiste keuze. Bij zuren, basen en andere sterk agressieve media kan zelfs een hoogwaardige legering te snel worden aangetast. Een grafiet breekplaat is van nature corrosiebestendig, zonder dat er een coating nodig is. Wij leveren grafiet breekplaten van DN25 tot DN400, voor montage direct tussen ANSI- of DIN-flenzen of in een houder, met optioneel een TFE-coating, breekdetectie en vacuümsupport. Omdat een grafiet breekplaat vaak zonder aparte houder tussen standaard flenzen past, blijft de installatie eenvoudig en kostenefficiënt.

Aseptisch, extruder en tankcontainer

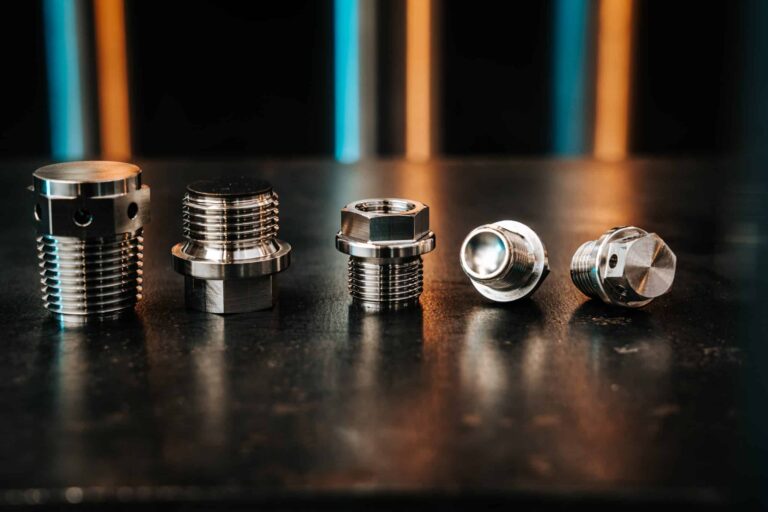

Drie toepassingen hebben binnen het STRIKO-programma een eigen uitvoering. De aseptische metalen breekplaat is bedoeld voor farmaceutische processen en de voedingsmiddelenindustrie, waar gepolijste oppervlakken reiniging en CIP ondersteunen. De extruder breekplaat is gebouwd voor de veeleisende omstandigheden in kunststofverwerking, waar een verstopping of een plotselinge viscositeitsverandering de druk snel laat oplopen. Voor transporttanks zijn er breekplaten voor tankcontainers. Waar de inbouwruimte klein is, bieden STRIKO drukpluggen, ook wel breekpluggen, met een schroefdraadaansluiting een compact alternatief voor een klassieke breekplaat.

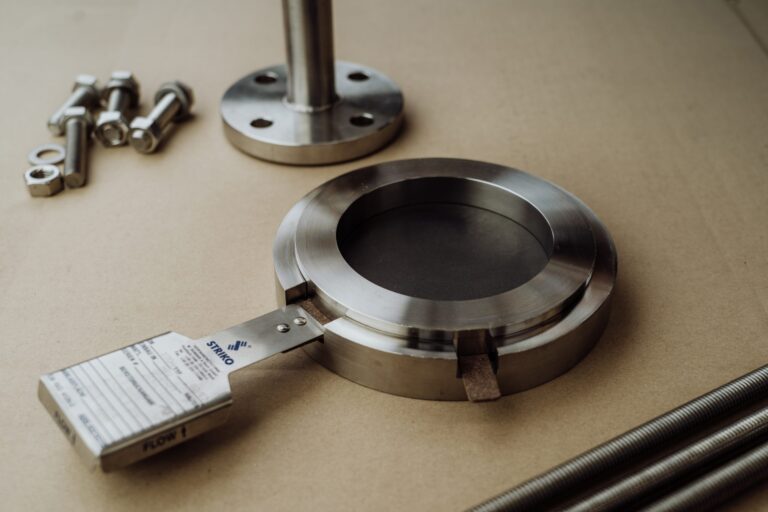

Breekplaat, houder en breekdetectie als één geheel

Een breekplaat presteert nooit beter dan de manier waarop hij is ingeklemd. Metalen breekplaten kunnen direct tussen flenzen, maar bij pulserende druk, cyclische belasting of waar procesintegriteit zwaar weegt, kiezen wij bijna altijd voor een breekplaathouder. De houder zorgt voor de juiste positionering, een reproduceerbare belasting van de plaat en een betrouwbare afdichting onder bedrijfsdruk. Een slecht ontworpen houder kan leiden tot voortijdig falen, lekkage of een verkeerde breukdruk. Wij leveren forward acting holders, reverse buckling holders en vacuum support holders, in koolstofstaal, RVS 316/316L, duplex en super duplex, Inconel of Hastelloy. Afdichtvlakken krijgen een gecontroleerde ruwheid en waar gewenst integreren we leak detection ports. Duidelijke flow- en installatiemarkeringen en een consistente boutbelasting maken een correcte montage bovendien een stuk eenvoudiger.

Dan de vraag die na elke activering opduikt: hoe weet je dat de breekplaat open is? Zonder detectie merk je dat soms pas bij een routinecontrole, terwijl er al die tijd medium kan zijn ontsnapt. Een breekdetectie sensor bewaakt de breekplaat via een elektrische lus die bij breuk wordt onderbroken, of via magnetische detectie die reageert op een veranderend magnetisch veld. Het signaal gaat rechtstreeks naar PLC, SCADA of DCS, zodat het proces automatisch kan worden stilgelegd en personeel gewaarschuwd. Goede systemen zijn fail-safe, zodat ook een defect in de sensor zelf als melding binnenkomt. Breekdetectie is toepasbaar van lichte procesmedia tot agressieve chemische omgevingen en ATEX-zones. Een bijkomend voordeel is praktisch van aard: je vervangt de breekplaat bij daadwerkelijke breuk en niet op basis van een vast interval.

Het korte antwoord

Een breekplaat is een niet-herstellende drukbeveiliging die bij een vooraf ingestelde breekdruk binnen milliseconden opent en de installatie ontlast. Tot dat moment is hij volledig lekdicht en heeft hij geen bewegende delen. Dutch Valve Vision levert als exclusieve STRIKO-agent voor de Benelux metalen en grafiet breekplaten, houders en breekdetectie.

Een breekplaat selecteren: de gegevens die het verschil maken

Het kiezen van een breekplaat begint niet in een catalogus maar bij het proces. Neem een engineer die in de ontwerpfase een P&ID tekent voor een nieuwe opslagtank met een corrosief medium. Hij kent de ontwerpdruk van het vat, maar weet nog niet welke breekdruk verstandig is, welke temperatuur er optreedt in het scenario waartegen hij wil beveiligen en of er tijdens het leegpompen vacuüm kan ontstaan. Precies die vragen bepalen welke breekplaat past.

Wij vragen daarom altijd naar het medium en de samenstelling, de bedrijfsdruk inclusief drukpieken, de gewenste breukdruk en de maximale toelaatbare druk van de installatie. Temperatuur is de volgende stap. We willen zowel de normale bedrijfstemperatuur weten als de temperatuur in het scenario waarvoor de breekplaat bedoeld is, omdat die de werkelijke breukdruk beïnvloedt. Daarnaast spelen de nominale diameter, de proces- en tegendruk, de aansluiting en de beschikbare inbouwruimte mee.

Een onderschat punt is de verhouding tussen bedrijfsdruk en breukdruk, de werkdrukratio. Draait een installatie structureel dicht tegen de breekdruk aan, dan wordt de plaat bij elke drukschommeling zwaarder belast en daalt de levensduur. In zo’n geval kan een achterwaarts werkende breekplaat de betere keuze zijn. Het materiaal volgt uit de chemische compatibiliteit met het medium, de werktemperatuur en de mechanische belasting. Standaard is dat 316 RVS, bij agressieve media Hastelloy, titanium of grafiet.

Hoe dat uitpakt, zie je goed aan twee situaties naast elkaar. Een gasleiding met een stabiele bedrijfsdruk en een schoon medium vraagt vooral om een nauwkeurige breukdruk, en dan ligt een voorwaarts werkende metalen breekplaat voor de hand. Een reactor die meerdere keren per dag opwarmt, afkoelt en wordt gereinigd, zet de plaat juist voortdurend onder wisselende belasting. Daar kijken we eerder naar een achterwaarts werkende breekplaat, eventueel in een vacuum support holder. Hetzelfde woord, breekplaat, dekt dus heel verschillende oplossingen.

Er zijn ook fouten die we regelmatig tegenkomen. Een breekplaat kiezen op alleen de ontwerpdruk, zonder temperatuur- of piekanalyse, is de bekendste. Een andere is na een proceswijziging vergeten de bestaande breekplaat opnieuw te beoordelen. Wij lopen die punten met je door voordat we een aanbieding maken, zodat de breekplaat die je bestelt ook echt past bij het scenario waarvoor hij bedoeld is.

Wat wij nodig hebben voor een passende keuze

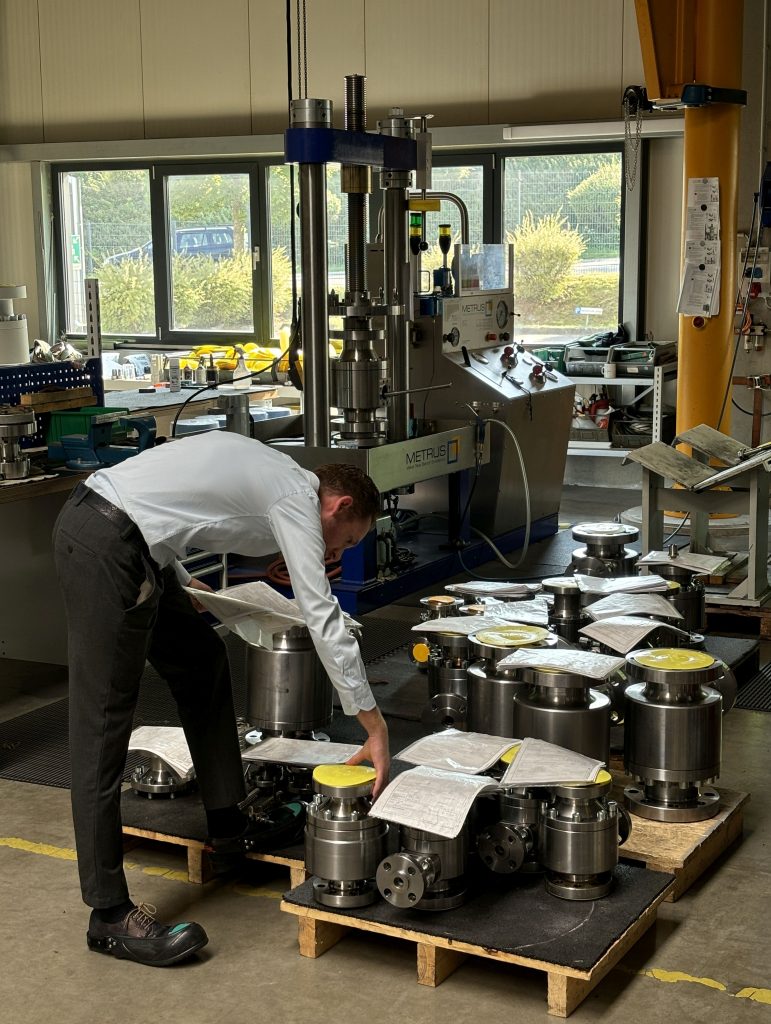

Normen, documentatie en kwaliteit rond de breekplaat

Een breekplaat is drukapparatuur en valt onder erkende Europese en internationale kaders. Voor metalen breekplaten gaat het onder meer om de Pressure Equipment Directive (PED), ISO 4126 voor drukbeveiliging, EN 14491 voor explosieveiligheid en CE-markering. Onze breekplaathouders zijn ontworpen conform ASME Section VIII, EN ISO 4126 en PED 2014/68/EU, en waar van toepassing ATEX.

Papier weegt net zo zwaar als staal. Bij houders leveren wij materiaalcertificaten volgens EN 10204 3.1, drukberekeningen, inspectierapporten en traceability per component. Voor projecten die een HAZOP of een andere safety study doorlopen, denken we actief mee, en op aanvraag laten we FEM-analyses uitvoeren, bijvoorbeeld om een houder te optimaliseren voor cyclische belasting. Dutch Valve Vision werkt zelf volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem, gecertificeerd door KIWA, met gecontroleerde processen en volledige traceability. Een auditor die na installatie wil weten welke breekplaat op welk vat zit, welke breekdruk erbij hoort en welk materiaal is gebruikt, krijgt dat antwoord dan zonder zoekwerk.

Een breekplaat aanvragen of vervangen bij Dutch Valve Vision

Neem een geplande onderhoudsstop waarbij de breekplaat van een reactor vervangen moet worden. De monteur haalt de oude plaat eruit en ziet dat de houder nog prima in orde is. Op dat moment wil je geen discussie over specificaties. Je wilt een breekplaat die direct in de bestaande houder past en precies doet wat de oude deed. Daarom adviseren wij om voor kritische posities reserve-breekplaten op voorraad te houden en de specificaties goed vast te leggen. Een breekplaat is een single-use component, dus na activering moet hij vervangen worden. Dat geldt ook voor een plaat die bij transport of montage beschadigd is geraakt, want zelfs kleine defecten kunnen de breekdruk veranderen.

Bij montage gelden een paar vaste regels. Controleer diameter en breekdruk, zorg voor schone en uitgelijnde flenzen, centreer de pakkingen, let op de richtingspijl en draai de flensbouten gelijkmatig aan volgens de aanbevolen koppelwaarden. Wie dat consequent doet, voorkomt dat een goede breekplaat door een montagefout te vroeg of juist te laat opent.

Een aanvraag bij ons is eenvoudig. Stuur de procesgegevens die hierboven staan, of bij vervanging de bestaande taggegevens en specificatie, naar sales@dutchvalvevision.com of bel +31 (0)70-2210560. We zijn bereikbaar van maandag tot en met vrijdag tussen 09:00 en 17:00. Onze specialisten vertalen je gegevens naar een passende STRIKO breekplaat, adviseren over houder en detectie en maken een gerichte offerte. Dankzij de korte lijnen met STRIKO en een efficiënte supply chain kunnen we ook bij tijdkritische projecten snel schakelen.

Veelgestelde vragen

Veelgestelde vragen over breekplaat

Van werkingsprincipe tot aanvraag: zo kies je de breekplaat die past bij je proces, je druk en je medium.

Wat is het verschil tussen een breekplaat en een veiligheidsklep?

Een breekplaat is een niet-herstellende drukbeveiliging, terwijl een veiligheidsklep weer sluit zodra de druk voldoende is gedaald. Dat is meteen het belangrijkste verschil in de praktijk. Na het barsten van een breekplaat blijft de opening open en ligt het proces meestal stil tot de plaat vervangen is. Daar staat tegenover dat een intacte breekplaat 100% lekdicht is, terwijl een veiligheidsklep door slijtage van de zitting kleine lekkages kan vertonen. Een breekplaat heeft geen bewegende delen en reageert daardoor sneller op plotselinge drukpieken. Een veiligheidsklep vraagt periodiek onderhoud en afstelling, een breekplaat niet. In veel installaties worden beide gecombineerd, met de breekplaat voor de klep om die te beschermen tegen corrosief medium en lekkage. Wij helpen je bepalen welke oplossing of combinatie bij jouw scenario past.

Hoe snel opent een breekplaat bij overdruk?

Een breekplaat opent binnen milliseconden zodra de ingestelde breekdruk wordt bereikt. Die snelheid komt direct voort uit het ontwerp. Er hoeft geen veer ingedrukt te worden en geen klepschotel te lichten, want er zijn geen bewegende onderdelen. Het materiaal bezwijkt gecontroleerd en creëert meteen een afvoeropening. Bij een grafiet breekplaat ontstaat daarbij een volledige opening over de diameter. Juist bij snelle drukopbouw, zoals een op hol geslagen exotherme reactie, maakt die reactietijd het verschil. De afblaasleiding moet dan wel zo zijn ontworpen dat het medium veilig kan wegstromen. Wij kijken bij de selectie daarom ook naar inbouw en afblaasrichting.

Kan een breekplaat opnieuw gebruikt worden na het barsten?

Nee, een breekplaat is een eenmalige veiligheidscomponent. Zodra hij geactiveerd is, moet hij vervangen worden. Dat geldt ook voor een breekplaat die bij montage of transport beschadigd is geraakt. Zelfs kleine defecten kunnen de breekdruk beïnvloeden, dus een beschadigde plaat mag nooit worden ingebouwd. De houder is wel herbruikbaar en is ontworpen voor langdurig gebruik zonder verlies van prestaties. Daarom adviseren wij voor kritische posities altijd reserve-breekplaten op voorraad te houden. Zo voorkom je dat een installatie na een activering langer stilstaat dan nodig. Met breekdetectie weet je bovendien direct dat vervanging nodig is.

Welk materiaal kies ik voor mijn breekplaat?

Het materiaal volgt uit de chemische compatibiliteit met het medium, de werktemperatuur en de mechanische belasting. Onze standaard metalen breekplaat is gemaakt van 316 roestvrij staal. Dat materiaal combineert een goede corrosieweerstand met structurele integriteit en past bij een breed scala aan processen. Voor zwaardere omstandigheden zijn Hastelloy en titanium beschikbaar. Bij zuren, basen en andere sterk agressieve media is een grafiet breekplaat vaak de betere keuze, omdat grafiet zonder coating corrosiebestendig is. Optioneel kan een grafiet breekplaat een TFE-coating krijgen. Het materiaal van de houder kiezen we daarop afgestemd, van koolstofstaal tot duplex, Inconel of Hastelloy. Stuur ons de samenstelling van je medium en wij adviseren de juiste combinatie.

Heb ik altijd een houder nodig voor een breekplaat?

Niet altijd, maar vaak is het de verstandigste keuze. Metalen breekplaten kunnen direct tussen flenzen worden gemonteerd in systemen met rechte leidingsecties. Grafiet breekplaten passen vaak zonder aparte houder tussen standaard ANSI- of DIN-flenzen. Bij pulserende druk, cyclische belasting of waar procesintegriteit zwaar weegt, raden wij een breekplaathouder aan. De houder beschermt de breekplaat tijdens installatie en zorgt voor een reproduceerbare belasting en afdichting. Ook maakt een houder het eenvoudiger om druk- of signaaldetectie te integreren. Wij leveren forward acting holders, reverse buckling holders en vacuum support holders. Welke uitvoering past, hangt af van het type breekplaat en je procescondities.

Beschermt een breekplaat ook tegen vacuüm?

Ja, met de juiste uitvoering beschermt een breekplaat tegen zowel overdruk als onderdruk. Vacuüm ontstaat bijvoorbeeld wanneer een vat na stoomreiniging afkoelt of snel wordt leeggepompt. Een breekplaat die alleen op overdruk is ontworpen, kan dan naar de verkeerde kant worden getrokken en beschadigd raken. Daarvoor zijn vacuümgeschikte en dubbele metalen breekplaten beschikbaar. Grafiet breekplaten kunnen we leveren met vacuümsupport. Vacuum support holders voorkomen dat de plaat omklapt of beschadigt bij wisselende druk. Dat is vooral relevant in batchprocessen en reinigingscycli. Geef bij je aanvraag daarom altijd aan of er onderdruk kan optreden.

Welke gegevens moet ik meesturen bij een aanvraag?

Hoe vollediger de procesdata, hoe sneller we een passende breekplaat kunnen voorstellen. Begin met het medium en de samenstelling daarvan. Daarna hebben we de bedrijfsdruk inclusief drukpieken en de gewenste breukdruk nodig. Vermeld ook de maximale toelaatbare druk van de installatie. De temperatuur willen we zowel bij normaal bedrijf als tijdens het scenario weten, omdat die de breukdruk beïnvloedt. Verder zijn de nominale diameter, de aansluiting, eventuele tegendruk en de beschikbare inbouwruimte van belang. Gaat het om vervanging, stuur dan de bestaande taggegevens en specificatie mee. Mail alles naar sales@dutchvalvevision.com en wij nemen zo snel mogelijk contact met je op.

Waarom bestel je een breekplaat via Dutch Valve Vision?

Dutch Valve Vision is de exclusieve agent van STRIKO voor Nederland, België en Luxemburg. STRIKO is sinds 1974 actief in breekplaten en werkt volgens de filosofie van testen, evalueren en herkalibreren. Via ons krijg je toegang tot het complete programma, van vlakke en voorwaarts werkende tot achterwaarts werkende, aseptische en extruder breekplaten. Daarnaast leveren we grafiet breekplaten, houders en breekdetectie, zodat je één aanspreekpunt hebt voor het hele pakket. Onze specialisten denken mee over selectie, documentatie en veiligheidsstudies zoals een HAZOP. We werken volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem, gecertificeerd door KIWA. Vanuit Monster schakelen we snel met STRIKO en met jou. Bel +31 (0)70-2210560 of mail ons voor een gericht advies en een offerte.

Offerte aanvragen

Breekplaat aanvragen bij Dutch Valve Vision

Stuur ons het medium, de bedrijfsdruk inclusief pieken, de gewenste breukdruk, de temperatuur en de aansluiting. Dan komen wij met een passende STRIKO breekplaat en houder.
