Continue menger
Continu mengen of in batches? Een eerlijke afweging, met de statische menger als continue menger in de leiding.
Een continue menger mengt componenten terwijl ze door een leiding stromen, in plaats van ze eerst in een tank te verzamelen. Een statische menger is per definitie een continue menger: hij heeft geen bewegende delen en haalt zijn energie uit de drukval. Dat levert een constante kwaliteit zonder tank op, zolang de dosering stabiel is.
Wat een continue menger anders doet dan een mengvat
Een continue menger mengt terwijl het product stroomt, en dat is precies het verschil met een mengvat waarin je eerst vult, dan roert en daarna pas aftapt. In een batchproces bestaat een productierun uit stappen die na elkaar komen. De tank wordt gevuld met de basiscomponent, daarna gaan de toevoegingen erin, het roerwerk draait een afgesproken tijd en pas dan wordt de inhoud doorgepompt naar de volgende stap. Bij continu mengen vallen die stappen samen. De componenten komen op hetzelfde moment in de leiding samen, worden onderweg gemengd en gaan direct door.
Dat klinkt als een detail van procesvoering, maar het verandert de hele opzet van een installatie. Een batchlijn heeft tanks nodig, vulniveaus, roerwerken en een planning die bepaalt welke batch wanneer klaar is. Een lijn met een continue menger heeft vooral leidingen, doseerpompen en een regeling die de verhouding tussen de stromen bewaakt. Wat daar wegvalt, is de wachttijd. Er is geen moment waarop de lijn stilstaat omdat de volgende tank nog aan het mengen is.
Bij Dutch Valve Vision leveren wij als exclusieve agent van STRIKO voor de Benelux statische mengers, en die zijn per definitie continu. Op deze pagina leggen we uit waarom dat zo is, waar continu mengen echte winst oplevert en in welke situaties we je eerlijk zullen zeggen dat een batchproces toch de betere keuze is.
Waarom een statische menger altijd een continue menger is

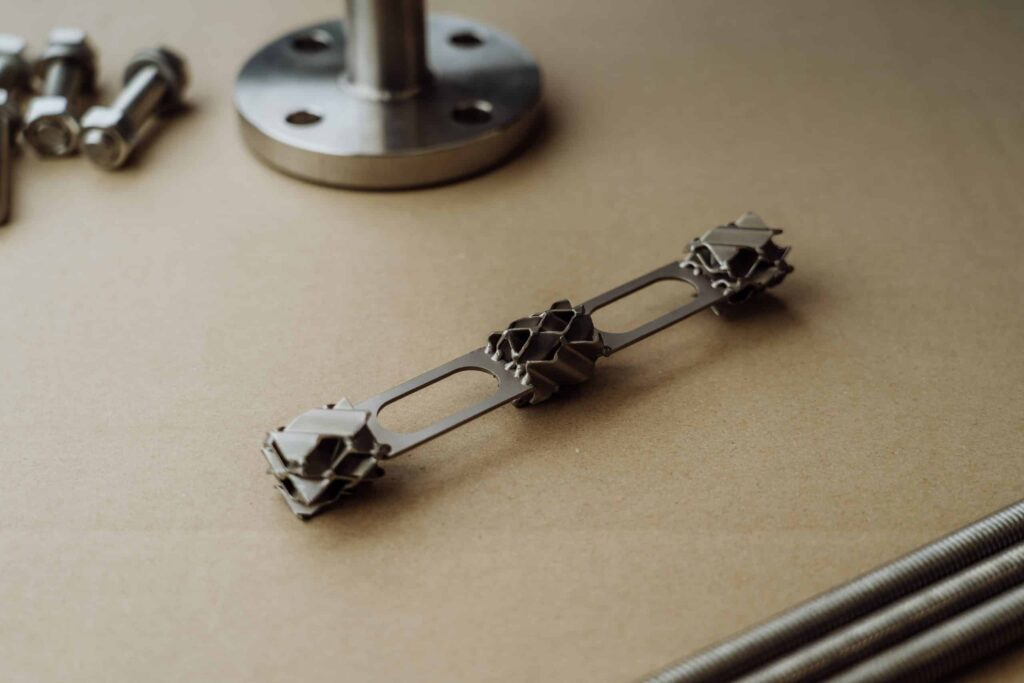

Een statische menger is een leidingdeel met vaste, geometrisch ontworpen mengelementen. Er zitten geen motor, geen as en geen roerarm in. De stroming wordt door de elementen gesplitst, omgeleid en weer samengevoegd, en na een reeks elementen is het mengsel homogeen. De energie die daarvoor nodig is, komt uit de stroming zelf en zie je terug als drukval over de menger.
Daaruit volgt meteen waarom een statische menger alleen continu kan werken. Zonder stroming is er geen drukval, en zonder drukval gebeurt er in de menger helemaal niets. Een product dat stilstaat in een statische menger, blijft zoals het is. Een dynamische menger met een roerwerk kan ook een stilstaande inhoud mengen, maar een statische menger mengt alleen wat erdoorheen beweegt. Hij is dus geen continue menger omdat iemand hem zo heeft ingesteld, maar omdat zijn werkingsprincipe niets anders toelaat.
Dat principe werkt zowel bij dunne als bij stroperige media. Bij dunne vloeistoffen en gassen is de stroming turbulent en versterken de elementen de wervelingen die er al zijn. Bij stroperige media is de stroming laminair en mengt de menger door de stroom steeds opnieuw in lagen te verdelen. Het Reynoldsgetal van het proces vertelt in welk regime je zit, en daarmee welk type elementen en welke lengte nodig zijn.
Er is een tweede eigenschap die hier direct uit voortkomt, en die is minstens zo belangrijk. Een statische menger mengt vooral dwars op de stroomrichting, dus over de doorsnede van de leiding. In de lengterichting, tussen wat eerder en wat later binnenkomt, mengt hij weinig. Het product beweegt als een soort prop door de leiding. Wat je er aan het begin in stopt, komt er aan het einde gemengd uit, maar een schommeling in de toevoer wordt niet uitgevlakt zoals in een grote tank. Daar komen we verderop op terug, want het bepaalt voor een groot deel of continu mengen in jouw proces werkt.
De voordelen van een continue menger in de praktijk
Het eerste voordeel is een constante kwaliteit. Bij een continue menger ziet elk deel van het product dezelfde mengelementen en dezelfde mengweg. Zolang de toevoer stabiel is, is het eindproduct om tien uur ’s ochtends hetzelfde als om vier uur ’s middags. In een batchproces kan elke batch net iets anders uitvallen, afhankelijk van de vulvolgorde, de roertijd of de temperatuur van die dag.
Het tweede voordeel is dat er geen tank nodig is. Een mengvat met roerwerk neemt ruimte in, heeft een fundering nodig, moet gereinigd worden en bevat op elk moment een hoeveelheid product die nog niet klaar is. Een statische menger neemt weinig ruimte in en past in een bestaand leidingsysteem. Het productvolume dat op een bepaald moment in de menger zit, is klein. Bij een productwissel valt er dus minder te spoelen en minder weg te gooien.
Dat kleine volume heeft nog een voordeel dat vaak over het hoofd wordt gezien. In een tank die voor de helft is gevuld met een mengsel dat door een storing niet in orde is, zit meteen een flinke hoeveelheid product die opnieuw moet of weg moet. Bij een continue menger is de hoeveelheid product die op enig moment in het mengproces zit beperkt tot de inhoud van de leiding. Een afwijking wordt sneller zichtbaar en treft een kleiner volume, zeker als er direct na de menger wordt gemeten.
Het derde voordeel is onderhoud. Een continue menger zonder bewegende delen kent vrijwel geen slijtage. Er zijn geen lagers, asafdichtingen of motoren die aandacht vragen. Waar hygiëne telt, zijn de STRIKO statische mengers inline te steriliseren en met stoom te reinigen, en ze laten zich eenvoudig demonteren voor inspectie. Het vierde voordeel is energie. De mengenergie komt uit de drukval, dus er is geen extra motorvermogen nodig.
Een herkenbaar voorbeeld is een productielijn die een basisvloeistof met een kleine hoeveelheid additief moet mengen. In de batchopzet wordt een tank gevuld, wordt het additief toegevoegd en draait het roerwerk tot het mengsel klaar is. Pas dan kan de afvullijn verder. In de continue opzet wordt het additief met een doseerpomp in de hoofdleiding geïnjecteerd en zorgt een statische menger direct daarna voor een homogeen product. De afvullijn krijgt een constante stroom aangeleverd en hoeft niet meer te wachten op de volgende tank.
Selectie begint bij vier gegevens
Een continue menger vraagt om een stabiele dosering
Hier zit het punt waarop continu mengen slaagt of faalt. Omdat een continue menger zoals de statische menger in de lengterichting weinig mengt, gaat een fout in de dosering er vrijwel ongewijzigd doorheen. Stel dat een doseerpomp even hapert en een paar seconden te weinig additief levert. In een tank met een grote inhoud valt dat weg in het totale volume. In een leiding met een continue menger komt er een stukje product uit dat te weinig additief bevat. De menger heeft zijn werk goed gedaan, want het stukje is over de doorsnede perfect gemengd, maar de verhouding klopt niet.
Continu mengen verlegt de aandacht dus van het mengen naar het doseren. De verhouding tussen de stromen moet op elk moment kloppen, en dat vraagt om betrouwbare doseerpompen, een goede debietmeting en een regeling die de verhouding bewaakt. Wij kijken daarom nooit naar de menger alleen. Onze ondersteuning omvat ook de integratie met kleppen, meetinstrumentatie en procesautomatisering, zodat de menger en de dosering als één geheel werken.
Ook het injectiepunt telt. Het additief moet op een plek in de leiding komen waar de menger het direct kan oppakken, dus kort voor de mengelementen. Zit het injectiepunt ver stroomopwaarts, dan kan een dunne component zich in een laag langs de wand of in het midden van de leiding scheiden voordat hij bij de menger aankomt. Met de juiste positie en de juiste mengerlengte is de verdeling over de doorsnede binnen korte afstand gerealiseerd.
Wanneer een batchproces toch logischer is
Een continue menger is niet in elk proces de beste oplossing, en we zeggen dat liever vooraf dan achteraf. Er zijn situaties waarin een batchproces met een roerwerk beter past.
De eerste is een proces met veel recepten en kleine volumes. Wie op één dag tien verschillende producten in kleine hoeveelheden maakt, heeft weinig aan een lijn die op een constante stroom is ingericht. Het opstarten en stilleggen van een continue lijn kost dan relatief veel product en tijd. De tweede is een proces waarin tijd een ingrediënt is. Moet een mengsel een bepaalde tijd blijven staan om te reageren, te rijpen of op te lossen, dan heb je een verblijftijd nodig die een korte menger in een leiding niet biedt. De derde is het oplossen of suspenderen van vaste stoffen, zoals poeders die in een vloeistof moeten worden gebracht. Daar is een dynamische menger met roerwerk vaak beter geschikt.
De vierde situatie gaat over traceerbaarheid. Sommige sectoren willen per batch kunnen aantonen wat erin is gegaan en hoe het is gemengd. Ook in een continu proces is traceerbaarheid mogelijk, maar het vraagt een andere manier van registreren. En tot slot is er de toevoer zelf. Als de componenten niet gelijktijdig en in een stabiele verhouding beschikbaar zijn, bijvoorbeeld omdat ze uit verschillende batchstappen komen, dan is een continue menger lastig in te passen zonder buffer.
Het is overigens geen kwestie van alles of niets. In veel installaties werken beide vormen naast elkaar. Een batchtank maakt een voormengsel, en een statische menger mengt dat continu in de hoofdstroom. Of er wordt continu gemengd tot aan een buffertank die een afvullijn met wisselende snelheid bedient.
Een continue menger in drie herkenbare processen
Hoe continu mengen uitpakt, verschilt sterk per sector. Drie situaties laten goed zien waar de continue menger zijn waarde bewijst en waar de aandachtspunten liggen.
In een waterbehandelingsinstallatie stroomt het water de hele dag door en wordt er een coagulant of neutralisatiemiddel aan toegevoegd. Een tank om dat in te mengen zou groot moeten zijn en voegt weinig toe, want het water komt toch al als een constante stroom binnen. Een continue menger direct na het doseerpunt verdeelt het middel over het hele debiet, zodat de pH na het mengpunt klopt en de behandeling gelijkmatig verloopt. Hier past continu mengen vrijwel vanzelf, omdat de toevoer al continu is.
In een voedingsmiddelenlijn ligt het genuanceerder. Een emulsie of een product met een toegevoegd additief kan prima continu worden gemaakt, en de STRIKO EREstat is precies voor zulke hygiënische processen ontworpen. Tegelijk draaien veel voedingslijnen meerdere producten per dag. Dan weegt mee hoe vaak de lijn wordt gewisseld en gereinigd. Omdat de menger inline te steriliseren en met stoom te reinigen is, kan hij meestal meegaan in de bestaande reinigingscyclus, en dat maakt de continue opzet ook bij wisselingen haalbaar.
In de petrochemie draait het vaak om meten. Een stroom waaruit een monster wordt genomen, moet over de hele doorsnede dezelfde samenstelling hebben, anders zegt het monster alleen iets over één laag. Een continue menger voor het monsterpunt maakt het monster representatief, zonder dat de stroom ergens hoeft te worden opgevangen. In dit geval is continu mengen geen keuze tussen twee procesvormen, maar de enige manier die past bij een leiding die nooit stilstaat.
Van batch naar continu: hoe wij een overstap aanpakken
Een overstap naar een continue menger begint met een procesanalyse. Wij willen weten welke componenten er worden gemengd en in welke verhouding, wat hun viscositeit is, welke volumestromen er lopen en welke temperatuur en druk er in de leiding staan. Daarnaast is de gewenste mengkwaliteit belangrijk, want die bepaalt de lengte en het type mengelementen. Een monsterpunt voor een analyse stelt andere eisen dan een leiding naar een tank.
Met die gegevens kiezen we een serie uit het STRIKO-programma. De EREstat is ontworpen voor voedingsmiddelen en hygiënische processen. De Helical is de universele menger voor een brede reeks toepassingen. De STV is geoptimaliseerd voor gassen en de STX is bedoeld voor dikke en stroperige vloeistoffen, het specialisme van STRIKO. Waar nodig is maatwerk in diameter, lengte en elementen mogelijk. Voor het materiaal kiezen we uit roestvast staal zoals SS316, 1.4404 of 1.4571, koolstofstaal, kunststoffen zoals PVC, PE of PVDF, of speciale coatings voor agressieve media.
Na installatie volgt de validatie. Een druktest en lekdetectie zijn standaard, en met meetpunten voor de mengkwaliteit kun je aantonen dat de continue menger doet wat hij moet doen. Bij complexere processen kunnen simulaties van stroomsnelheden en homogeniteit helpen om vooraf zekerheid te krijgen. Dutch Valve Vision werkt volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem, gecertificeerd door KIWA. Stuur je procesgegevens naar sales@dutchvalvevision.com of bel +31 (0)70-2210560, dan beoordelen wij samen met jou of een continue menger in je proces past.
Veelgestelde vragen over continue menger
Is een statische menger altijd een continue menger?
Ja, een statische menger kan alleen continu werken. Hij heeft geen bewegende delen en haalt zijn mengenergie uit de stroming door de leiding. Zonder stroming is er geen drukval en dus ook geen menging. Een product dat stilstaat in de menger, blijft ongemengd. Dat maakt de statische menger per definitie een continue menger. Een dynamische menger met roerwerk kan ook een stilstaande inhoud mengen. Daarom worden dynamische mengers vaak in tanks gebruikt en statische mengers in leidingen. Voor een continu proces met een stabiele stroom is de statische menger meestal de eenvoudigste oplossing.
Kan een continue menger een buffertank vervangen?
Dat hangt af van de reden waarom die buffertank er staat. Als de tank alleen dient om componenten te mengen, kan een continue menger in de leiding die taak overnemen. Als de tank ook schommelingen in de toevoer opvangt, ligt dat anders. Een statische menger mengt vooral over de doorsnede van de leiding en weinig in de lengterichting. Schommelingen in de dosering worden daardoor niet uitgevlakt zoals in een grote tank. Een stabiele dosering en een goede verhoudingsregeling zijn dan voorwaarden. Soms is een combinatie de beste keuze, met continu mengen gevolgd door een kleinere buffer. Wij bekijken dat per proces.
Wat gebeurt er bij het opstarten en stoppen van een continue menger?
Bij het opstarten moet de stroming op gang komen en moet de verhouding tussen de componenten stabiel zijn. Het eerste product dat door de menger komt, kan buiten specificatie vallen als de dosering nog niet op koers is. Veel installaties voeren dat eerste deel daarom af of sturen het terug. Bij het stoppen staat de menging direct stil, omdat er geen stroming meer is. Het product in de menger blijft dan staan tot de volgende start of reiniging. Omdat het volume in een statische menger klein is, gaat het om beperkte hoeveelheden. Bij veel starts en stops per dag weegt dit zwaarder mee. Dat is een van de punten waarop wij batch en continu tegen elkaar afwegen.
Wat als de dosering schommelt?
Schommelingen in de dosering zijn het belangrijkste aandachtspunt bij een continue menger. De menger verdeelt wat er binnenkomt gelijkmatig over de doorsnede van de leiding. Een kortstondige onder- of overdosering gaat er echter vrijwel ongewijzigd doorheen. Het resultaat is dan een goed gemengd stukje product met een verkeerde verhouding. Betrouwbare doseerpompen, debietmeting en een verhoudingsregeling voorkomen dat. Ook de positie van het injectiepunt kort voor de menger telt mee. Wij ondersteunen bij de integratie van de menger met kleppen, meetinstrumentatie en procesautomatisering. Zo werken dosering en menging als één geheel.
Is een continue menger geschikt voor kleine volumes?
Een continue menger kan in kleine diameters worden uitgevoerd, dus lage volumestromen zijn technisch goed mogelijk. De vraag is vooral hoe het proces is georganiseerd. Bij één product dat lang achter elkaar draait, werkt continu mengen ook bij kleine volumes goed. Bij veel verschillende recepten in korte runs wordt het lastiger. Elke start en elke wissel kost dan relatief veel tijd en product. In zo’n situatie kan een batchproces praktischer zijn. De STRIKO statische mengers zijn flexibel te configureren in diameter, lengte en elementen. Wij kijken samen met jou naar je productiepatroon voordat we een keuze adviseren.
Hoe meet je de mengkwaliteit van een continue menger?
Mengkwaliteit wordt gemeten door op meerdere plekken of tijdstippen de samenstelling na de menger te bepalen. In de procestechniek wordt de homogeniteit vaak uitgedrukt als de spreiding van de concentratie ten opzichte van het gemiddelde. Hoe kleiner die spreiding, hoe beter het mengsel. Bij de validatie van een statische menger horen meetpunten voor de mengkwaliteit. Ook een druktest en lekdetectie maken deel uit van de oplevering. Voor complexere toepassingen kunnen simulaties van stroomsnelheden en homogeniteit vooraf zekerheid geven. De gewenste mengkwaliteit is een van de gegevens die wij bij de selectie vragen. Hoe scherper die eis is omschreven, hoe beter we de menger kunnen dimensioneren.
Kan een continue menger chemische reacties verbeteren?
In continue chemische processen kan een statische menger reacties versnellen en stabiliseren. Dat komt doordat de reagentia snel en gelijkmatig over de stroom worden verdeeld. Plaatselijke over- of onderconcentraties worden zo beperkt. Dat leidt tot een consistentere kwaliteit en in veel gevallen een hogere opbrengst. Een reactie die een lange verblijftijd nodig heeft, vraagt wel om meer dan alleen een menger. In dat geval volgt na de menger vaak een leidingdeel of vat waarin de reactie kan doorlopen. Wij kijken bij de selectie naar het hele processtuk. Stuur ons de reactieomstandigheden en de volumestromen voor een concreet advies.
Welke gegevens heb je nodig om een continue menger te selecteren?
We beginnen met de componenten die worden gemengd en hun onderlinge verhouding. Daarna hebben we de viscositeit van elke component nodig, bij voorkeur bij bedrijfstemperatuur. Ook de volumestromen, de temperatuur en de druk in de leiding zijn nodig. Beschrijf de mengkwaliteit die je aan het einde wilt halen. Laat weten hoe de dosering nu is geregeld en of de toevoer stabiel is. Vermeld ook de beschikbare ruimte, de leidingdiameter en de aansluiting. Mail alles naar sales@dutchvalvevision.com of bel +31 (0)70-2210560. Wij komen dan met een advies over serie, uitvoering en inpassing.
Overstappen op een continue menger?
Stuur ons de volumestromen, de mengverhouding, de viscositeit, de temperatuur en druk en de gewenste mengkwaliteit. Dan beoordelen wij of continu mengen in jouw proces past.
